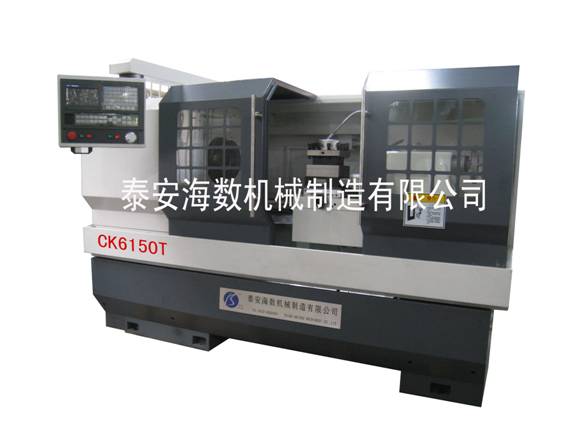

CK6150T×750数控车床
标准配置：
1、 数控系统：GSK928；
2、 手动三爪卡盘；
3、 手动尾座；
4、 立式四工位电动刀架；
5、 自动润滑系统；
6、 车削冷却系统；
选择配置：
1、 数控系统：GSK980，KND，西门子，发那科等；
2、 液压卡盘（中实、中空），气动卡盘；
3、 液压尾座，气动尾座；
4、 自动送料机；
5、 卧式六工位、八工位刀架，排刀；
6、 主轴中心高加大。
|
项目 |
单位 |
技术参数 |
|
床身上大回转直径 |
mm |
φ500 |
|
滑板上大工件回转直径 |
mm |
φ290 |
|
大加工长度 |
mm |
750 |
|
床脚结构 |
分体床脚 | |
|
床身宽度 |
mm |
360 |
|
主传动形式 |
独立主轴 | |
|
调速方式 |
变频无级调速 | |
|
主轴转速范围 |
r/min |
150~2000 |
|
主轴头形式 |
8-A2 | |
|
主轴通孔直径 |
mm |
φ70 |
|
主轴定心轴向锥度 |
1：4 | |
|
主轴锥孔 |
1：20 | |
|
卡盘直径 |
mm |
φ250 |
|
主电机功率 |
KW |
7.5 |
|
刀架大行程 |
mm |
X：300； Z：760/1020 |
|
快速移动进给 |
mm/min |
X：6000 Z：8000 |
|
重复定位精度 |
mm |
X：0.01 Z：0.015 |
|
工件加工精度 |
IT6-IT7 | |
|
工件表面粗糙度 |
Ra1.6 | |
|
尾座套筒直径 |
mm |
φ70 |
|
尾座套筒行程 |
mm |
120 |
|
尾座套筒锥孔锥度 |
MT5 | |
|
重复定位精度 |
mm |
0.008 |
|
刀杆截面 |
mm |
25×25 |
|
机床外形尺寸（长×宽×高） |
mm |
2300×1500×1600 |
|
机床净重 |
Kg |
2900 |
CNC550B-1是海数公司为俄罗斯客户订制的斜床身数控车床。主要特点是配置高、精度高、效率高。主要配置：西门子828D系统、台湾8工位刀塔、英国雷尼绍对刀仪、液压卡盘、液压尾座、大直径中心支架。大加工直径500mm，大加工长度1500mm，适合于盘类件和轴类件的高效精密加工。该斜床身数控车床一次性通过用户验收，受到俄罗斯客户的好评。
