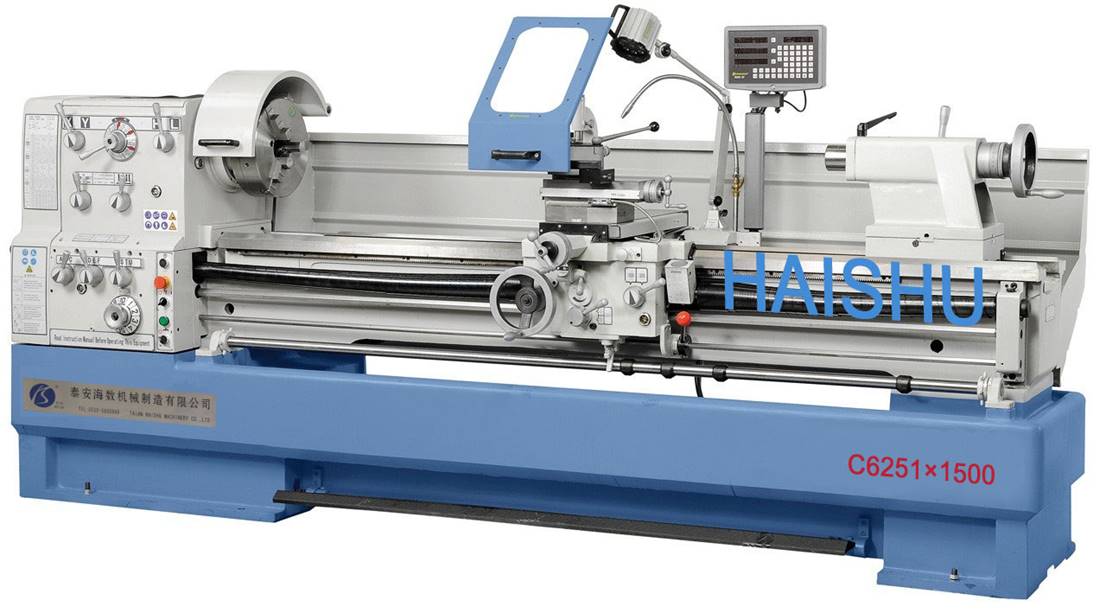

C6251/C6256卧式车床
一、机床特点
1、 床身导轨表面经淬火和精密磨削；
2、 主轴支撑采用精密圆锥滚子轴承；
3、 主轴齿轮采用优质并经表面淬火和磨削加工；
4、 整体和分体底可供选择；
5、 无级变速型号可供选择；
二、技术参数
|
技术参数 |
C6251×1000/1500/2000/3000 |
C6256×1000/1500/2000/3000 |
|
床身上大回转直径 |
510mm(20”) 560mm(22”) | |
|
中拖板上大回转直径 |
305mm(11-7/8”) 355mm(13-3/4”) | |
|
马鞍内大回转直径 |
735mm(29”) 785mm(31”) | |
|
马鞍长度 |
200mm(8”) | |
|
大加工长度 |
1000mm(40”)/1500mm(60”)/2000mm(78”)/3000mm(118”) | |
|
床面宽度 |
350mm(13-3/4”) | |
|
主轴端部 |
D1-8 or A1-8 | |
|
主轴通孔直径 |
80mm(3-1/8”) | |
|
主轴内孔锥度 |
NO.7Morse | |
|
主轴转度范围 |
12changes20-1600r/min 25-1600r/min(variable) | |
|
中拖板行程 |
280mm | |
|
主丝杆直径及螺距 |
40mm(19/16'')x4T.P.I. or 6mm | |
|
英制螺纹车制范围 |
2-112（60Nos) | |
|
公制螺纹车制范围 |
0.2-14（47Nos) | |
|
径节螺纹车制范围 |
4-112 D.P（50Nos) | |
|
模数螺纹车制范围 |
0.1-7 M.P（39Nos) | |
|
纵向进给 |
0.0022''-0.0612'' /Rev (35Nos) | |
|
横向进给 |
0.00048''-0.01354''(35Nos) | |
|
尾座套筒行程 |
180mm | |
|
心轴直径 |
75mm | |
|
心轴孔锥度 |
M.T.No.5 | |
|
主轴马达 |
7.5kw | |
|
冷却马达 |
90w | |
|
机械尺寸 |
2340/2840/3340/4340X1150X1460 (mm) | |
|
装箱尺寸 |
2400/2900/3400/4400X1150X1740(mm) | |
|
净重 |
2680Kg 2940Kg 2770Kg 3030Kg | |
|
毛重 |
3000Kg 3310Kg 3090Kg 3400Kg | |
3、附件
|
标准附件 |
特殊附件 , , |
|
三爪卡盘 |
活顶尖 |
|
四爪卡盘 |
车锥度附件 |
|
中心架 |
钻夹头和接杆 |
|
跟刀架 |
结合子+定程块 |
|
花盘 |
快换刀架 |
|
呆顶尖 |
数显 |
|
螺纹盘 |
卡盘护罩 |
|
变径套 |
丝杆护罩 |
|
后挡板 |
刀架防护 |
一、标准配置
1、主轴单元，
2、系统：GSK980，
3、液压卡盘，
4、主轴伺服驱动，
5、8工位液压刀塔，
6、液压尾座，
7、自动润滑，
8、冷却系统。
二、可选配置
1、系统：KND、西门子、发那科等，
2、带铣或钻削动力头，
3、自动排削机。
