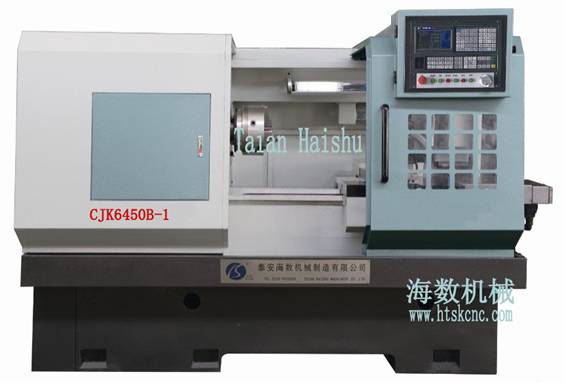

CJK6450B-1/6460B-1数控法兰车床
CJK6450B-1/CJK6460B-1数控法兰车床主要技术参数
|
项目 |
项目名称 |
技术参数 | |
|
CJK6450B-1 |
CJK6460B-1 | ||
|
技术规格 |
床身上大回转直径 （mm） |
φ500 |
φ600 |
|
滑板上大工件回转直径（mm） |
φ280 |
φ380 | |
|
大加工长度（mm） |
500 | ||
|
导轨宽度(mm) |
420 | ||
|
主传动 |
主传动形式 |
三档机械变速，变频无级调速 | |
|
主轴转速级数 |
无级 | ||
|
主轴转速范围（r/min） |
50~1300 | ||
|
主轴端部结构 |
C8 | ||
|
主轴孔直径（mm） |
φ82 | ||
|
主轴孔前端锥度 |
公制90 1:20 | ||
|
主电机功率（KW） |
7.5 | ||
|
进给系统 |
刀架大行程（mm） |
X向：320 ， Z向：550 | |
|
快速移动进给（mm/min） |
X向：3000 ，Z向：5000 | ||
|
定位精度（mm） |
X向：0.03， Z向：0.032 | ||
|
重复定位精度（mm） |
X向：0.012， Z向：0.013 | ||
|
工件加工精度 |
IT6-IT7 | ||
|
工件表面粗糙度 |
Ra1.6 | ||
|
刀架装置 |
标准配置 |
立式四工位电动刀架 | |
|
特殊选择配置 |
卧式六（八）工位电动刀架 | ||
|
重复定位精度（mm） |
0.01 | ||
|
刀杆截面（mm） |
25×25 | ||
|
外形尺寸及重量 |
机床外形尺寸（长×宽×高）(mm) |
2500×1400×1700 |
|
|
机床净重(Kg) |
2600 |
2700 | |
CJK6450B-1/CJK6460B-1数控法兰车床特点
◆ 该系列数控法兰车床，采用卧式整体床身结构，合理的加强筋设计，其刚性强，减少了床身的变形，提高了精度；
◆ Z向进给采用中置丝杠驱动，使传动更合理，使机床运行更稳定；
◆ 床身导轨超音频淬火，床鞍及滑板导轨结合面采用“贴塑”处理；移动部件可实现微量进给，防止爬行；
◆ 进给系统采用伺服电机，精密滚珠丝杠、高刚性精密复合轴承结构，定位准确、传动效率高；
◆ 主轴转速高，调速范围宽，整体噪音低。主传动三档机械变速，档内变频无级调速；
◆ 机床的外观防护设计按照国际流行趋势，造型新颖独特，防水、放屑，维护方便。体现了时代特点；
◆ 随动式操纵箱，方便了就近对刀，是人性化设计的体现；
◆ 配有集中润滑系统对滚珠丝杠及导轨结合面进行强制自动润滑，可有效提高机床的动态响应及丝杠导轨的使用寿命；
◆ 刀架有立式四工位、立式六工位、卧式六工位、快换刀架等多种形式供选择；
◆ 根据用户要求配置手动、气动、液压卡盘或手动、气动、液压尾座。
◆ 控制系统有广州数控GSK、北京KND、华中世纪星、广泰数控、西门子、FANUC等国内和国际品牌供选择。
CJK6450B-1/CJK6460B-1数控法兰车床应用
该机床特别适合于盘类件和短轴类件的精密加工和批量加工。
安装全自动数控车床时注意防止导轨变形，床脚与工作台面保持水平。主电机有水平皮带轮中置与垂直皮带轮侧置两种安装方式：水平安装电机与机床在同一平面
