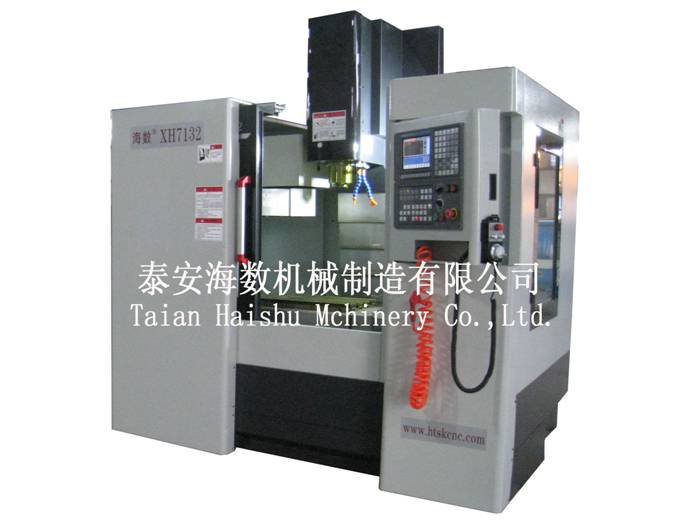

XH7132 立式加工中心
一、机床性能特点
1、X、Y、Z三轴超宽硬轨，以保证机床加工刚性。
2、台湾名牌高速、高精度主轴。
3、台湾名牌斗笠式刀库，刀库容量16把。
4、冷却系统采用大流量、高扬程水泵，保证在高速切削下具有充分冷却。
5、整机采用封闭防护罩，全封闭电柜，安全美观。
二、主要技术参数
|
项 目 |
内 容 |
单 位 |
数 值 |
|
工作台 |
工作台面积 |
mm |
920×320 |
|
T型槽 |
mm |
| |
|
行 程 |
移动范围 X、Y、Z |
mm |
620×350×500 |
|
主轴端面至工作台距离 |
mm |
100～600 | |
|
主轴中心至立柱导轨面距离 |
mm |
395 | |
|
进 给 |
快速移动速度 X、Y、Z |
mm/min |
18000 |
|
切削进给速度 X、Y、Z |
mm/min |
2.5～3000 | |
|
主 轴 |
主轴锥孔 |
BT40 | |
|
主轴转速 |
r/min |
60～6000 | |
|
主轴功率 |
kw |
交流伺服3.7 | |
|
精 度 |
定位精度 |
mm |
±0.015 |
|
重复定位精度 |
mm |
±0.0075 | |
|
刀 库 |
刀库容量 |
16 | |
|
大刀具重量 |
8 | ||
|
大刀具尺寸 |
φ120×200 | ||
|
外形尺寸 |
长×宽×高 |
mm |
2020×1970×2160 |
|
整机重量 |
净重 |
kg |
2750 |
三、标准配置
1、广数GSK25i伺服系统或西门子808D；
2、RS232通讯接口；
3、16把斗笠式刀库。
四、选择配置：
1、华中世纪星21M，KND-2000M，日本FANUC 0i mate MD，西门子828D；
2、数控第四轴；
3、16把圆盘式刀库；
3、自动排屑系统。
五、机床工作环境及其他
电源：380V±10% 50Hz±1%
温度：-10 ~ 40℃ 湿度：≤80% 气压：0.6Mpa
机床润滑油：夏季32#机油 冬季40#机油
