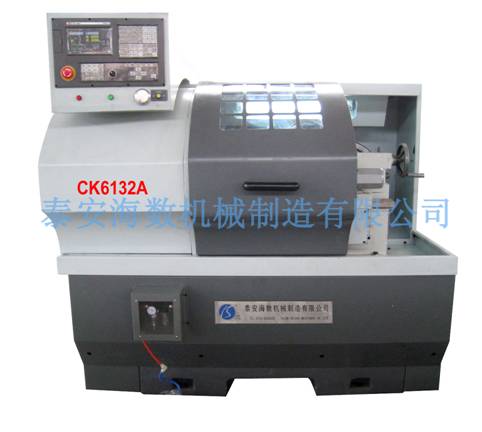

CK6132A×450数控车床
1、技术参数
|
项目 |
单位 |
技术参数 | |
|
床身上大回转直径 |
mm |
φ320 | |
|
滑板上大工件回转直径 |
mm |
φ140 | |
|
大加工长度 |
mm |
450 | |
|
主传动形式 |
独立主轴，变频无级调速 | ||
|
主轴转速级数 |
无级 | ||
|
主轴转速范围 |
r/min |
100-2000 | |
|
主轴通孔直径 |
mm |
φ42 | |
|
主轴内孔锥度 |
MT5 | ||
|
卡盘直径 |
mm |
φ160 | |
|
主电机功率 |
KW |
3.0 | |
|
刀架大行程 |
mm |
X：260 Z：450 | |
|
快速移动进给 |
mm/min |
X：6000 Z：8000 | |
|
重复定位精度 |
mm |
X：0.01 Z：0.015 | |
|
工件加工精度 |
IT6-IT7 | ||
|
工件表面粗糙度 |
Ra1.6 | ||
|
尾座套筒直径 |
mm |
φ60 | |
|
尾座套筒行程 |
mm |
100 | |
|
尾座套筒锥孔锥度 |
MT4 | ||
|
标准配置 |
立式四工位电动刀架 | ||
|
特殊选配 |
排刀或刀架+排刀 |
卧式六工位刀架或排刀 | |
|
重复定位精度 |
mm |
0.008 | |
|
刀杆截面 |
mm |
16×16 | |
|
机床外形尺寸（长×宽×高） |
mm |
1815×1165×1750 | |
|
机床净重 |
Kg |
1200 | |
2、主要特点
⑴ 铸铁整体床脚，床身重，刚性强，稳定性好。
⑵ 独立主轴，变频无级调速，噪音小，振动小，加工精度高，节能环保。
⑶ 主轴采用高转速高精密轴承，加工性能稳定，表面光洁度好，加工效率高。
⑷ 床身导轨超音频淬火，床鞍及滑板导轨结合面采用“贴塑” 处理，减少摩损，防止爬行，可实现微量进给。
3、主要配置
⑴ 控制系统可选：广数，北京KND，广泰，华兴，德国西门子，日本发那科等。
⑵ 卡盘、尾座可选：手动、气动、液压等。
⑶ 电动刀架可选：立式四工位、立式六工位、卧式六工位、八工位，排刀等。
⑷ 润滑配置：机油自动润滑系统。
3、用途
适合于钢件、有色金属的精密加工和快速加工。
