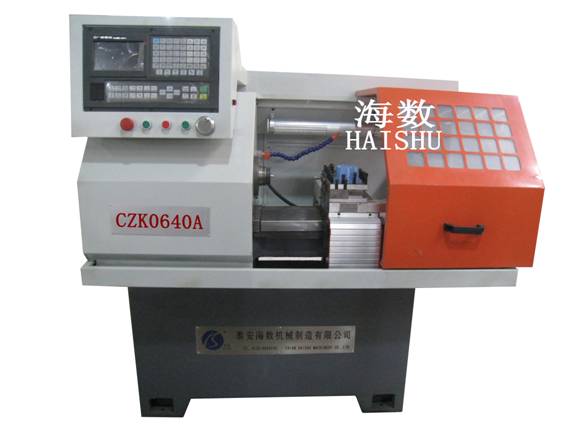

CZK0640A 数控车钻攻机床
一、主要技术参数
|
项目名称 |
技术参数 |
|
床身大回转直径mm |
Φ280 |
|
托板上大回转直径mm |
Φ100 |
|
大加工长度mm |
夹头200/卡盘120 |
|
主轴头形式 |
A2-5 |
|
主轴通孔直径mm |
Φ48 |
|
拉管通孔直径mm |
Φ40 |
|
X/Z轴重复定位精度mm |
0.012/0.013 |
|
X轴大行程mm |
260 |
|
Z轴大行程mm |
240 |
|
X快移速度m/min |
5 |
|
Z快移速度m/min |
8 |
|
主轴转速r/min |
150-2200 |
|
刀架形式 |
4工位电动刀架/排刀架可选 |
|
主电机功率KW |
3 |
|
机床外形尺寸（(L×W×H)）mm |
1600×1000×1550 |
|
机床重量Kg |
1000 |
二、主要特点
1、具有车削、钻孔、攻丝等功能；
2、主轴电机伺服正反转调速；
3、主轴动力同步带传动；
4、气动夹头；
5、Z轴丝杠中置结构；
6、Z向导轨采用全封闭式防护。
三、主要用途
本机床可广泛用于阀门/水暖/汽车零配件及其它五金零件的精加工，可实现多种产品的外圆/端面/内孔/切槽/任意锥面/球面和各种公英制螺纹的自动加工。
四、标准配置
★数控系统：广数GSK928
★气动夹头
★排刀
五、选择配置
★数控系统：广数GSK980、北京KND、西门子、发那科
★手动、动力卡盘
★手动、动力尾座
★电动刀架
