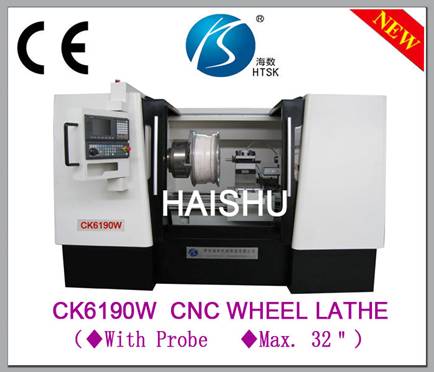

CK6190W轮毂修复车床（出口型）
1．技术参数
|
项目名称 |
单位 |
技术参数 |
|
床身上大回转直径 |
Inch |
35”（φ900mm） |
|
加工大轮子直径 |
Inch |
32” |
|
工件大加工长度 |
mm |
750 |
|
测头大测量深度 |
mm |
100 |
|
刀具大加工深度 |
mm |
100 |
|
机床加工精度 |
IT6-IT7 | |
|
表面光洁度 |
um |
Ra0.8~0.1 |
|
主传动形式 |
无级变频调速 | |
|
主轴调速范围 |
rpm |
150~2000 |
|
主电机功率 |
kw |
11 |
|
快速移动速度 |
mm/min |
X轴 :5000 Z 轴:8000 |
|
重复精度 |
mm |
X 轴:0.01 Z 轴:0.015 |
|
标准配置 |
4 工位电控刀架 | |
|
重复定位精度 |
mm |
0.008 |
|
车刀刀柄尺寸 |
mm |
25×25 |
|
机床外形尺寸(L×W×H) |
mm |
2700×1840×2070 |
|
机床净重 |
kg |
3400 |
2. 主要特点
◆轮毂专用机床。新外型、新结构、新技术。
◆实现轮毂表面曲线探测和数据采集；
◆自动按轮毂表面实际曲线进行精准修复和精密加工；
◆公司自主开发的曲线优化软件，满足多种语言，安装操作更简便；
◆X / Z 轴伺服驱动
◆手动自定心卡盘或动力专用卡盘（可选）
◆机床采用全防护外罩
◆安全、故障报警指示
◆自动润滑系统
◆金刚石切削，实现轮毂表面精光加工。
3. 用途
◆主要用于轮毂的精准修复和精密加工。
◆具有数控车床的通用功能。.
