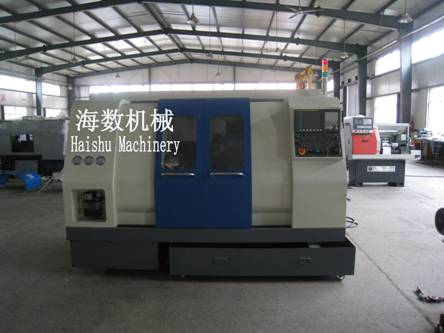

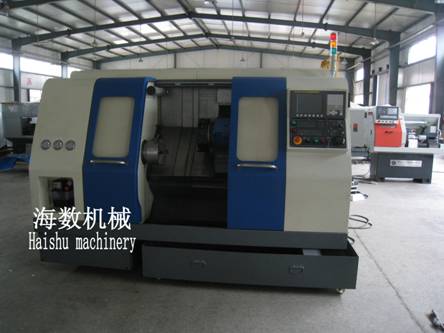

泰安海数机械制造有限公司不断致力于产品创新，在卧式平床身数控车床的开发和创新的基础上，又成功开发了CNC(B-1)系列卧式斜床身数控车床。下面是CNC400B-1和CNC500B-1斜床身数控车床的照片和产品介绍。该产品性价比高，加工范围广、效率高，现已批量生产，并出口俄罗斯。欢迎国内外客户选购。

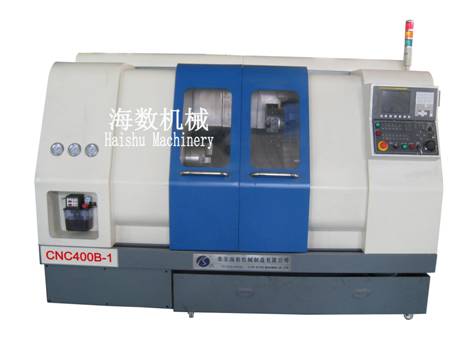

CNC400B-1和CNC500B-1数控车床
简 介
CNC400B-1和CNC500B-1数控车床是一种经济、实用型加工机床，产品结构成熟，性能质量稳定可靠，采用45度倾斜床身硬导轨；精密滚珠丝杆，使用多工位电动刀架,它是国内使用量大，覆盖面广的一种数控机床,广泛地应用于汽车、石油、军工等多种行业的机械加工.
该系列机床品种规格齐全，可以实现轴类、盘类的内外表面，锥面、圆弧、螺纹、镗孔、铰孔加工，也可以实现非圆曲线加工。根据用户的需求，可选配不同的数控系统和附件。
CNC400B-1和CNC500B-1斜床身数控车床技术参数：
|
项目名称 |
单位 |
参数 | ||
|
CNC400B-1 |
CNC500B-1 | |||
|
床身大回转直径 |
mm |
400 |
500 | |
|
大车削长度 |
mm |
550 | ||
|
大车削直径： |
mm |
350 |
400 | |
|
主轴端部型式及代号 |
mm |
A8 | ||
|
切削速度 |
m/min |
0-5000 | ||
|
刀具数量 |
工位 |
8 | ||
|
液压卡盘 |
mm |
φ200×φ50 |
φ250×φ50 | |
|
主轴前端锥孔锥度 |
莫氏6号 | |||
|
主轴孔径 |
mm |
φ65mm | ||
|
两顶尖距 |
mm |
500 | ||
|
液压尾台套筒直径/行程 |
mm |
φ65/120 | ||
|
尾座锥孔锥度 |
莫氏4号 | |||
|
X/Z定位精度 |
mm |
0.01/0.008 | ||
|
X/Z重复定位精度 |
mm |
0.005/0.008 | ||
|
总装机容量 |
KW |
10 | ||
|
导轨宽度 |
mm |
380 | ||
|
液压三档主轴转速范围 |
r/min |
10-360;80-500；480-1800 | ||
|
主电机功率-变频电机 |
kW |
7.5 | ||
|
X/Z轴进给电机功率 |
N.M |
6/10 | ||
|
滑板上大工件回转直径 |
mm |
Φ280 |
Φ350 | |
|
中心高-距地面 |
mm |
1200 | ||
|
快移速度X/Z |
mm/min |
30000mm | ||
|
刀架转位时间(一工位) |
s |
0.4(卧8) | ||
|
刀架转位重复定位精度 |
0.008" | |||
|
X轴行程 |
mm |
300 | ||
|
Z轴行程 |
mm |
850 | ||
|
工件精度 |
IT6-IT7 | |||
|
工件表面粗糙度 |
μm |
Ra1.6 | ||
|
刀架形式 |
卧式8工位伺服 | |||
|
刀杆尺寸 |
mm |
□25×25 | ||
|
导轨斜度 |
45° | |||
|
机床尺寸（长×宽×高） |
mm |
2500×1350×1750 | ||
|
机床重量 |
kg |
4000 |
4500 | |
标准配置：
1.系统980TDb
2.中实液压卡盘
3.卧式8工位伺服刀塔
4.自动润滑系统
5.切削冷却系统
6.全封闭防护系统
7.液压尾台套筒电动尾座
8.主轴液压三档无级变速
选择配置：
1.主轴伺服调速
2.加装排屑器
3.加装送料机
4.德国西门子或日本发那科系统
