序号

.

项 目

单位

技术参数

CNC150T

CNC250T

CNC350T

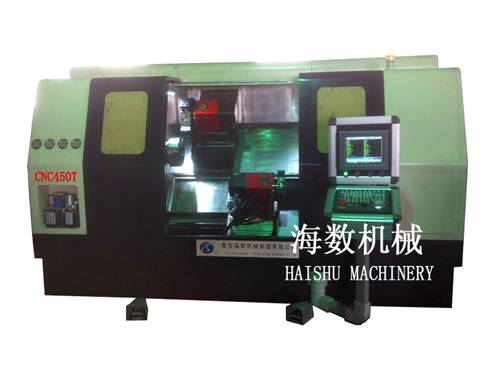

CNC450T

CNC550T

1

床身大回转直径

mm

150

250

350

450

550

2

大车削长度

mm

750/1000/1500

3

大车削直径

mm

100

200

300

400

500

4

主轴端部型式及代号

mm

A6

A6

A8

A8

A12

5

2-液压卡盘

mm

2-φ80

(4＂)

2-φ160

(6＂)

2-φ200

(8＂)

2-φ250

(10＂)

2-φ300

(12＂)

6

主轴前端锥孔锥度

1:20

7

主轴孔径

mm

38

40

50

60

75

8

2-伺服主轴转速范围

mm/min

0-4000

9

X/Z/B快移速度

mm/min

40000

10

Cs1，Cs2主伺服电机功率

kW

3.7

5.5

7.5

11

15

11

C轴(刀塔动力轴)电机功率

kw

2.2

3.7

3.7

5.5

5.5

12

X/Z轴电机大扭矩

N.m

6

10

10

10

15

13

Y轴行程（可选）

mm

+20/-20

+25/-25

+35/-35

+45/-45

+55/-55

14

B轴(副主轴)电机大扭矩

N.m

10

15

15

15

20

15

电力规格

v

380±10%. 50Hz±1Hz

16

刀塔转位时间(一工位)

s

 1.6(卧12)

17

刀塔转位重复定位精度

mm

0.005"

18

X1/X2轴行程

mm

100

150

200

300

350

19

Z1/Z2轴行程

mm

1100/1350/1850

20

B轴（副主轴）行程

mm

1400/1650/2150

21

2-C轴（刀塔动力轴）高转速

rpm

4000

22

双轴动态对接同轴度

mm

0.004

0.004

0.005

0.005

0.005

23

液压伺服刀塔形式

2-卧式12工位伺服动力刀塔

24

刀塔油缸夹持力

kg

2350

2350

4240

4240

4524

25

刀塔油压动力源

kg/cm²

30

30

40

40

45

26

动力刀座规格

VDI30 DIN5480

VDI30 DIN5480

VDI40 DIN5480

VDI40 DIN5480

BMT60

-ER32

27

刀杆尺寸

mm

□16×16

□20×20

□20×20

□25×25

□25×25

28

机床重量

kg

3800

4600

5500

6800

8200

29

外形尺寸（长×宽×高）

mm

2700/3000/3500×1650×1900
