CNC(B)系列数控车削中心
浏览次数:     日期:2013-7-9 15:09:31

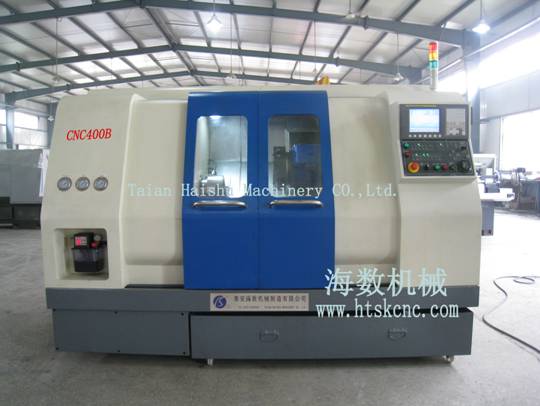

                    CNCB)系列数控车削中心

 CNCB)系列数控车削中心是泰安海数机械制造有限公司新推出的一种专业加工:轴承;电动机端盖;齿轮等经济、实用型加工机床。产品结构成熟,性能质量稳定可靠,采用台湾新代系统;整体式倾斜床身,三轴滚珠直线导轨;12工位伺服动力刀塔,它是国内使用量大,覆盖面广的一种数控机床,广泛地应用于汽车、石油、军工等多种行业的机械加工.该系列机床品种规格齐全,可以实现盘类件和短轴类件的内外表面,锥面、圆弧、螺纹、镗孔、铰孔加工,也可以实现非圆曲线加工。根据用户的需求,可选配不同的数控系统和附件。

主要技术参数:

序号

单位

技术参数

CNC100B

CNC200B

CNC350B

CNC450B

CNC550B

1

床身大回转直径

mm

160

200

350

450

550

2

大车削长度

mm

350/450/550

650/750/1000

3

大车削直径:

mm

100

160

300

400

500

4

主轴端部型式及代号

mm

A6

A6

A8

A8

A12

5

液压卡盘

mm

φ100

(4)

φ160

(6)

φ200

(8)

φ250

(10)

φ300

(12)

6

主轴前端锥孔锥度

1:20

7

主轴孔径

mm

38

40

60

60

70

8

大承重盘类件

kg

50

100

500

500

800

9

伺服主轴电机转速

mm/min

0-8000

10

快移速度X/Z

mm/min

40000

11

主伺服电机功率

kW

3.7

5.5

7.5

7.5

11

12

C轴(刀塔动力轴)电机功率

kw

2.2

3.7

3.7

5.5

5.5

13

X/Z轴伺服电机大扭矩

N.m

6

10

10

10

15

14

电力规格

v

380±10%. 50Hz±1Hz

15

刀塔转位时间(一工位)

s

 1.6(12)

16

刀塔转位重复定位精度

mm

0.005"

17

X轴行程

mm

100

150

200

300

300

18

Z轴行程

mm

350/450/550

650/750/1000

19

C轴(刀塔动力轴)高转速

rpm

4000

20

液压伺服刀塔形式

卧式12工位动力刀塔

21

刀杆尺寸

mm

□20×20

□25×25

□25×25

□32×32

□32×32

22

机床重量

kg

2800/3600

5000/6000/8000

23

外形尺寸(长×宽×高)

mm

2000/2100/2200×1350×1750

2600/2700/3000×1600×1950

标准配置:

1.       台湾新代控制系统;

2.       液压中实卡盘;

3.       主轴单元、伺服驱动;

4.       X/Z/B轴重型线轨;

5.       卧式12工位动力刀塔;

6.       线轨电动尾座,液压套筒;

7.       自动润滑系统;

8.       切削冷却系统;

9.       全封闭防护系统。

选择配置:

1、  控制系统:广数GSK,北京KND德国西门子,日本发那科;

2、  液压中空卡盘;

3、  自动排屑机;

4、  增加Y轴。
