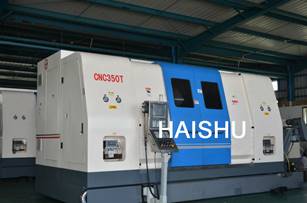

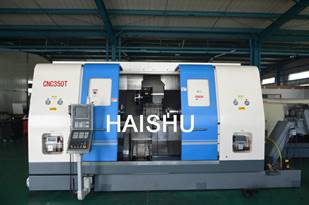

CNC350T双主轴双刀塔数控车削中心
浏览次数:     日期:2016-5-31 0:52:09









CNC350T双主轴双刀塔数控车削中心

序号

.

单位

技术参数

CNC350T

1

床身大回转直径

mm

350

2

大车削长度

mm

750/1000/1500

3

大车削直径

mm

300

4

主轴端部型式及代号

mm

A8

5

2-液压卡盘

mm

2-φ200

(8)

6

主轴前端锥孔锥度

1:20

7

主轴孔径

mm

50

8

2-伺服主轴转速范围

mm/min

0-4000

9

X/Z/B快移速度

mm/min

40000

10

Cs1Cs2主伺服电机功率

kW

7.5

11

C(刀塔动力轴)电机功率

kw

3.7

12

X/Z轴电机大扭矩

N.m

10

13

Y轴行程(可选)

mm

+35/-35

14

B(副主轴)电机大扭矩

N.m

15

15

电力规格

v

380±10%. 50Hz±1Hz

16

刀塔转位时间(一工位)

s

 1.6(12)

17

刀塔转位重复定位精度

mm

0.005"

18

X1/X2轴行程

mm

200

19

Z1/Z2轴行程

mm

1100/1350/1850

20

B轴(副主轴)行程

mm

1400/1650/2150

21

2-C轴(刀塔动力轴)高转速

rpm

4000

22

双轴动态对接同轴度

mm

0.005

23

液压伺服刀塔形式

2-卧式12工位动力刀塔

24

刀塔油缸夹持力

kg

4240

25

刀塔油压动力源

kg/cm²

40

26

动力刀座规格

VDI40 DIN5480

27

刀杆尺寸

mm

□20×20

28

机床重量

kg

5500

29

外形尺寸(长×宽×高)

mm

2700/3000/3500×1650×1900

标准配置:

1GSK数控系统;

2、双伺服主轴单元;

3、双液压中实卡盘;

4、卧式12工位动力刀塔;

5、五轴线轨;

6、车削冷却系统;

7、自动润滑系统;

8、全防护系统。

选择配置:

1、新代系统、发那科系统,西门子系统;

2、增加Y轴;

3、双液压中空卡盘;

4、自动送料机;

5、自动排屑机;

6、自动接件装置;

7、自动防护门;

8、装卸料机器人。
