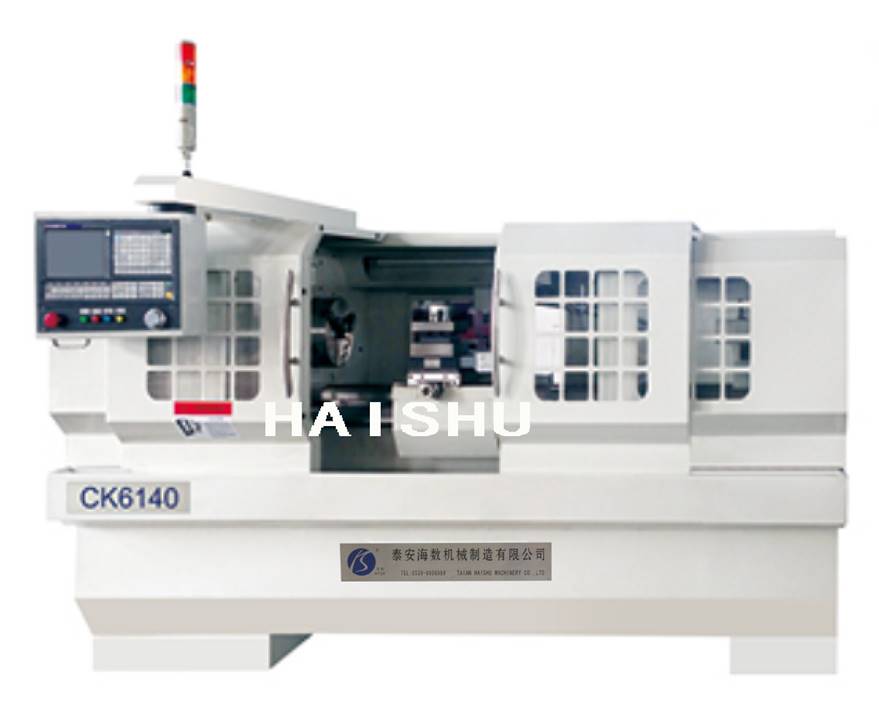

CK6140 数控车床
|
项目 |
单位 |
技术参数 |
|
CK6140 | ||
|
床身上大回转直径 |
mm |
φ400 |
|
滑板上大工件回转直径 |
mm |
φ240 |
|
大加工长度 |
mm |
750 (550/1000/1500可选) |
|
导轨跨度 |
mm |
330 |
|
主传动形式 |
二档机械传动 | |
|
主轴调速方式 |
档内变频无级调速 | |
|
主轴转速范围 |
r/min |
60~600/280~2000 |
|
主轴头形式 |
A2-6 | |
|
主轴通孔直径 |
mm |
φ60 |
|
主轴孔前端锥度 |
MT6 | |
|
卡盘直径 |
mm |
10＂（φ250） |
|
主电机功率 |
kw |
5.5 |
|
刀架大行程 |
mm |
X：230 Z：750 |
|
快速移动进给 |
mm/min |
X：4000 Z：7000 |
|
重复定位精度 |
mm |
X：0.01 Z：0.015 |
|
尾座套筒直径 |
mm |
φ60 |
|
尾座套筒行程 |
mm |
120 |
|
尾座套筒锥孔锥度 |
MT4 | |
|
重复定位精度 |
mm |
0.008 |
|
电动刀架 |
4工位 | |
|
刀杆截面 |
mm |
25×25 |
|
机床尺寸（长×宽×高） |
mm |
2220×1540×1650 |
|
机床净重 |
kg |
1800 |
标准配置：
1、 数控系统：KND；
2、 手动卡盘；
3、 手动尾座；
4、 立式四工位电动刀架；
5、 自动润滑系统；
6、 车削冷却系统；
选择配置：
1、 数控系统：GSK、西门子，发那科等；
2、 液压卡盘（中实、中空），气动卡盘；
3、 液压尾座，气动尾座；
4、 自动送料机；
5、 卧式六工位、八工位刀架，排刀；
一、标准配置
1、主轴单元，
2、系统：GSK980，
3、液压卡盘，
4、主轴伺服驱动，
5、8工位液压刀塔，
6、液压尾座，
7、自动润滑，
8、冷却系统。
二、可选配置
1、系统：KND、西门子、发那科等，
2、带铣或钻削动力头，
3、自动排削机。
