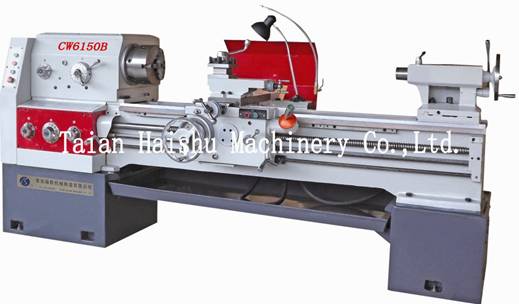

CW6140/CW6140B/CW6150/CW6150B 普通车床
CW6240/CW6240B/CW6250/CW6250B马鞍车床
一、特点：
◇本机床的床身均采用高强度铸件铸造，且经过二次人工时效处理，稳定性好，强度高，各项精度稳定可靠。
◇本机床导轨经超音频淬火后进行精密的磨削加工，精度保持性较好。
◇本机床主轴三点支撑，四道轴承，主轴通孔直径Φ82mm。
◇本机床主轴箱齿轮组及轴均经精磨，噪音低，快速进给时纵向移动打手轮脱开。各种螺纹切换不换挂轮。
◇本机床刀架采用内棘爪结构，刀架回位半转锁紧，尾座底部装有弹性滚轮，尾座移动时轻便省力。
二、用途：
本普通车床采用国内成熟稳定的技术及工艺制造的产品，具有刚性好、精度高、噪音小、加工范围大、操作维修简便、价格合理等优点。该机床用途广泛，可实现盘内、轴内、螺纹、等零件的车削，以及钻孔、扩孔、铰孔等加工。
三、技术参数
|
项目内容 |
CW6140 |
CW6140B |
CW6150 |
CW6150B | |
|
CW6240 |
CW6240B |
CW6250 |
CW6250B | ||
|
床身上大回转直径 |
Φ400mm |
Φ500mm | |||
|
刀架上大回转直径 |
Φ220mm |
Φ300mm | |||
|
大顶尖距 |
750/1000/1500/2000/3000/4000/5000 mm | ||||
|
马鞍上大回转直径 |
630mm |
710mm | |||
|
床身宽 |
390mm |
390mm | |||
|
马鞍宽度 |
240mm |
240mm | |||
|
上刀架行程 |
145mm |
145mm | |||
|
横向滑座行程 |
320mm |
360mm | |||
|
主轴头部 |
C-6 |
D8 |
C-6 |
D8 | |
|
主轴直径 |
Φ52mm |
Φ82mm |
Φ52mm |
Φ82mm | |
|
主轴孔莫氏锥度 |
MT6 |
公制90 |
MT6 |
公制90 | |
|
主轴转速范围 |
24级 9-1600rpm | ||||
|
丝杆螺距 |
12mm | ||||
|
径节螺纹 |
54-1/4DP(45种) | ||||
|
模数螺纹 |
0.5-112mm(42种) | ||||
|
英制螺纹范围 |
72-1/8tpi(48种) | ||||
|
公制螺纹范围 |
0.5-224mm(48种) | ||||
|
纵向进给范围 |
0.028-6.43mm/rev（93种） | ||||
|
横向进给范围 |
0.012-2.73mm/rev(93种) | ||||
|
纵向快速移动速度 |
4.5m/min | ||||
|
横向快速移动速度 |
1.9m/min | ||||
|
尾座顶针莫氏锥度 |
MT5 | ||||
|
尾座套筒移动 |
150mm | ||||
|
尾座套筒直径 |
Φ75mm | ||||
|
主电机功率 |
7.5kw | ||||
|
冷却电机功率 |
90w 25L/min | ||||
|
快速移动电机 |
250w 1360rpm | ||||
|
外形尺寸(长×宽×高) |
2500/2750/3250/3750/4750/5750/6750×1150×1700mm | ||||
|
净重 |
2000/2300/2600/3000/3500/4000/4600kg | ||||
标准附件：
1、φ250mm 三爪卡盘及卡盘座；
2、地脚螺钉；
3、扳手等工具。
选择配置（另计价）：
1、φ320mm 三爪卡盘及卡盘座；
2、花盘；
3、活动顶尖；
4、中心架；
5、跟刀架。
