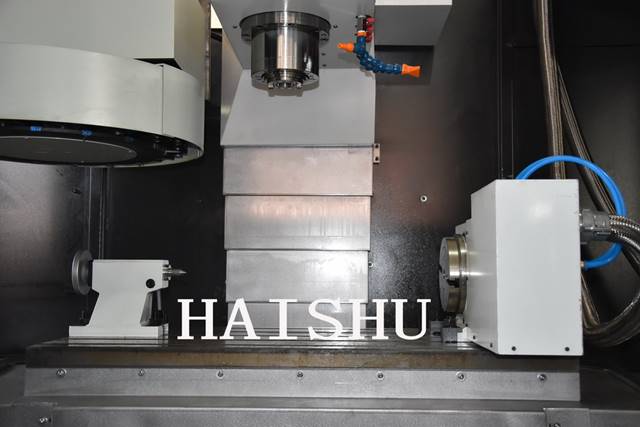

VMC850四轴加工中心
技术参数
|
项 目 |
内 容 |
单 位 |
数 值 | |
|
工作台 |
工作台面积 |
mm |
1000×500 | |
|
T型槽 |
mm |
| ||
|
大承重 |
Kg |
500 | ||
|
行 程 |
移动范围 X、Y、Z |
mm |
850×500×500 | |
|
鼻端至回转工作台面（水平）距离 |
mm |
150-650 | ||
|
主轴中心至立柱导轨面距离 |
mm |
560 | ||
|
进 给 |
快速移动速度 X、Y、Z |
m/min |
30/30/24/min | |
|
切削进给速度 X、Y、Z |
mm/min |
10~15000mm/min | ||
|
主 轴 |
主轴锥孔 |
BT40 | ||
|
主轴转速 |
r/min |
40~6000rpm | ||
|
主电机功率 |
kw |
交流伺服7.5 | ||
|
大扭矩 |
nm |
70 | ||
|
刀 库 |
刀库容量 |
把 |
16 | |
|
大刀具重量 |
kg |
8kg | ||
|
大刀具尺寸 |
mm |
φ130×300 | ||
|
第四轴 |
数控转台直径 |
mm |
φ200（250可选） | |
|
中心孔直径 |
mm |
φ35H7 | ||
|
工作台高度（卧式位置） |
mm |
165 | ||
|
中心高度（立式位置） |
mm |
160 | ||
|
T型槽 |
mm |
12H7 | ||
|
分度精度 |
25＂ | |||
|
重复精度 |
单向 4＂，双向8＂ | |||
|
精 度 |
定位精度 |
mm |
X/Y/Z |
±0.005/300 |
|
A |
50 ″ | |||
|
C |
20″ | |||
|
重复定位精度X/Y/Z/A/C |
mm |
X/Y/Z |
±0.003 | |
|
A |
8″ | |||
|
C |
4″ | |||
|
外形 尺寸 |
L×W×H |
mm |
2500×2300×2300 | |
|
净重 |
kg |
4800 | ||
|
毛重 |
kg |
4900 | ||
