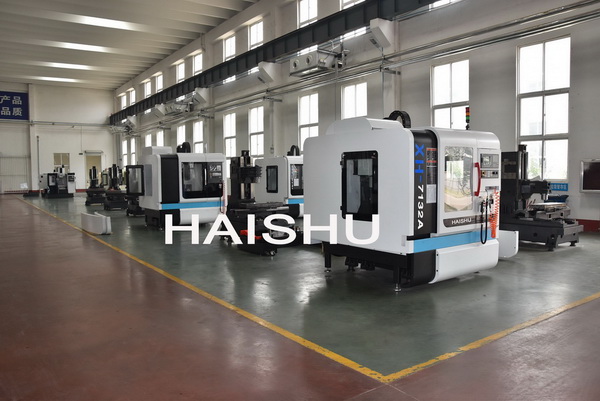

XH7132A 立式加工中心
一、技术参数
|
内 容 |
单 位 |
数 值 |
|
工作台行程 （ X、Y、Z） |
mm |
620×350×500 |
|
工作台尺寸 |
mm |
920×320 |
|
底座T型槽个数/宽度/间距 |
mm |
3-14-85 |
|
主轴端面至工作台面距离 |
mm |
100-600 |
|
主轴中心至立柱导轨面距离 |
mm |
420 |
|
主轴锥度 |
BT40 | |
|
主轴转速范围 |
r/min |
40-6000rpm |
|
主轴电机功率 |
kw |
伺服5.5 |
|
快速移动速度（ X、Y、Z） |
m/min |
24/24/18 |
|
进给移动速度（ X、Y、Z） |
mm/min |
2.5-6000 |
|
刀库容量 |
16 | |
|
大刀具尺寸 |
mm |
φ120×200 |
|
大刀具重量 |
kg |
8 |
|
定位精度 |
mm |
±0.005 JIS |
|
重复定位精度 |
mm |
±0.003 JIS |
|
外形尺寸 |
mm |
2020×1970×2160 |
|
机床净重 |
kg |
3200 |
二、性能特点
◇ X、Y、Z三轴超宽硬轨，以保证机床加工刚性；
◇ 台湾上银滚珠丝杠；
◇ 日本NSK 轴承；
◇ 台湾名牌高速、高精度主轴；
◇ 台湾名牌刀库，刀库容量16把。
三、标准配置
◇ 广数25i
◇ 16把斗笠式刀库
◇ RS232通讯接口、
四、选择配置
◇ 数控系统可选：FANUC oi mate-MD、西门子828D、华中808M、KND-2000M
◇ 16把圆盘式刀库
◇ 数控第四轴
◇ 自动排屑系统
