CK6140T 特点照片

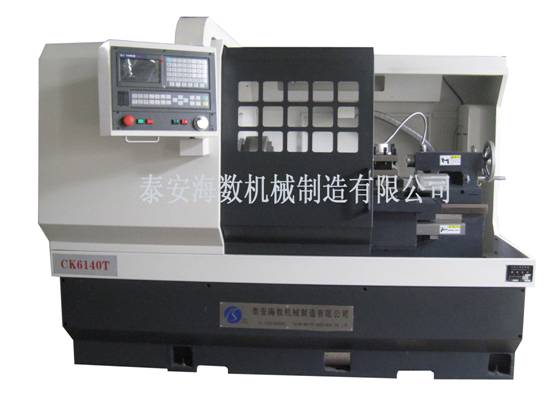

CK6140T大孔数控车床

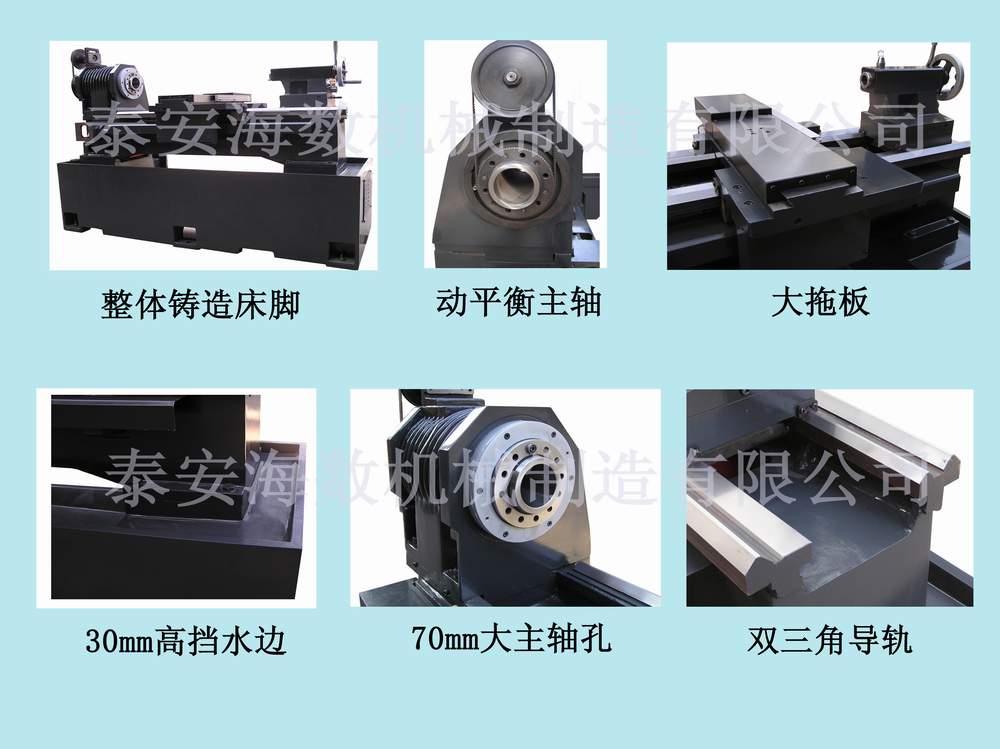

一、特点
1、大主轴孔径（φ70mm）；
2、大回转直径（φ420mm）；
3、超长X轴行程（295mm）；
4、高主轴转速（2800rpm）；
5、整体式宽铸造床脚，30mm高挡水边；
6、导轨宽度（340mm）；
7、双三角导轨
8、尾座总成双压板琐紧
9、主轴变频无级调速；
10、X/Z轴进给系统采用伺服驱动；
11、床身导轨超音频淬火；
12、床鞍及滑板导轨结合面采用“贴塑”处理；
13、精密滚珠丝杠、高刚性精密复合轴承结构；
14、滚珠丝杠副、导轨结合面采用自动强制润滑；
15、刀架有立式四工位、六工位，卧式六工位八工位等选择；
16、根据要求配置手动、气动、液压卡盘或手动、气动、液压尾座。
17、控制系统有广州数控、北京KND、广泰数控、德国西门子、日本FANUC等选择。
二、技术参数
|
项目 |
项目名称 |
技术参数 |
|
技术规格 |
床身上大回转直径 （mm） |
φ420（大回转直径） |
|
滑板上大工件回转直径（mm） |
φ230 | |
|
大加工长度（mm） |
750 | |
|
主传动 |
主传动形式 |
独立主轴，变频无级调速 |
|
主轴转速级数 |
无级 | |
|
主轴转速范围（r/min） |
200-2800（高转速） | |
|
主轴头形式 |
6号，A2型 | |
|
主轴通孔直径（mm） |
φ70（大主轴孔径） | |
|
主轴孔前端锥度 |
MT6 | |
|
卡盘直径（mm） |
φ250 | |
|
主电机功率（KW） |
5.5 | |
|
进给系统 |
刀架大行程（mm） |
X向：260 Z向：750 |
|
快速移动进给（mm/min） |
X向：6000 Z向：8000 | |
|
重复定位精度（mm） |
X向：0.01 Z向：0.015 | |
|
工件加工精度 |
IT6-IT7 | |
|
工件表面粗糙度 |
Ra1.6 | |
|
尾座装置 |
尾座套筒直径（mm） |
φ60 |
|
尾座套筒行程（mm） |
120 | |
|
尾座套筒锥孔锥度 |
MT4 | |
|
刀架装置 |
标准配置 |
立式四工位电动刀架 |
|
特殊选择配置 |
卧式六、八工位电动刀架或排刀 | |
|
重复定位精度（mm） |
0.008 | |
|
刀杆截面（mm） |
25×25 | |
|
外形尺寸及重量 |
机床外形尺寸（长×宽×高）（mm） |
2400 |
|
机床净重（Kg） |
2000 |
三、用途
适合于钢件、铸铁件、有色金属等材料的半精加工和精密加工。
