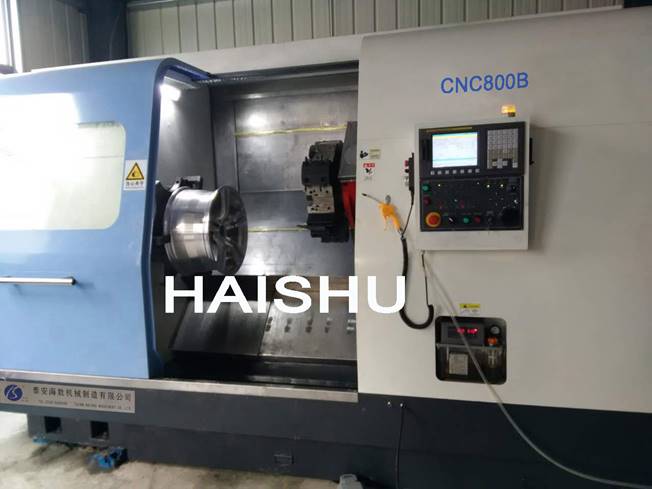

CNC800B轮毂数控车床
一、主要技术参数
|
序号 |
项 目 |
单位 |
技术参数 |
|
1 |
床身大回转直径 |
mm |
800（31＂） |
|
2 |
大车削直径 |
mm |
650（25＂） |
|
3 |
大车削长度 |
mm |
700（27＂） |
|
4 |
主轴端部型式及代号 |
mm |
A11 |
|
5 |
卡盘形式 |
mm |
轮毂液压卡盘 |
|
6 |
主轴前端锥孔锥度 |
1:20 | |
|
7 |
主轴孔径 |
mm |
70 |
|
8 |
大承重 |
kg |
350 |
|
9 |
伺服主轴电机转速 |
rpm |
20-3000 |
|
10 |
快移速度X/Z |
mm/min |
25000 |
|
11 |
主伺服电机功率 |
kW |
18.5 |
|
12 |
电力规格 |
v |
380±10%. 50Hz±1Hz |
|
13 |
刀塔转位时间(一工位) |
s |
0.3(卧12) |
|
14 |
刀塔转位重复定位精度 |
0.008" | |
|
15 |
X轴行程 |
mm |
400 |
|
16 |
Z轴行程 |
mm |
1100 |
|
17 |
工件精度 |
mm |
IT5-IT6 |
|
18 |
工件表面粗糙度 |
μm |
|
|
19 |
刀塔形式 |
液压卧式12工位动力刀塔 | |
|
20 |
刀杆尺寸 |
mm |
□32×32 |
|
21 |
机床重量 |
kg |
6500 |
|
22 |
外形尺寸（长×宽×高） |
mm |
2700×1700×2100 |
二、 标准配置：
1、Fanuc 0i-TD控制系统；
2、主电机（日本Fanuc）
3、X/Z轴驱动电机（日本Fanuc）
4、 轮毂液压卡盘（台湾）；
5、 卧式12工位液压刀塔（台湾）；
6、 滚珠丝杠（日本THK）；
7、 重型线轨（台湾）
8、 液压总站（台湾）
9、 自动润滑系统（台湾）；
10、切削冷却系统；
11、全封闭防护系统。
