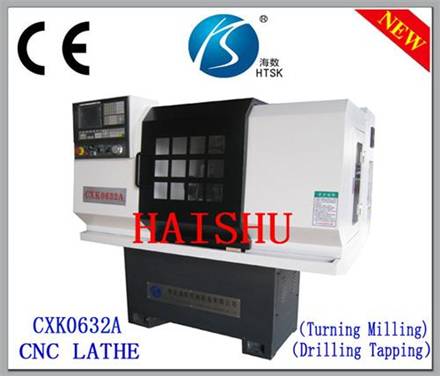

CXK0632A
车铣钻攻多功能数控车床
一、主要技术参数
|
项目名称 |
单位 |
技术参数 |
|
床身大回转直径 |
mm |
Φ230 |
|
托板上大回转直径 |
mm |
Φ80 |
|
大加工长度 |
mm |
夹头200/卡盘120 |
|
主轴头形式 |
A2-5 | |
|
主轴通孔直径 |
mm |
Φ40 |
|
拉管通孔直径 |
mm |
Φ32 |
|
攻丝大规格 |
M12 | |
|
X/Z轴重复定位精度 |
mm |
0.012/0.013 |
|
X轴大行程 |
mm |
260 |
|
Z轴大行程 |
mm |
240 |
|
X快移速度 |
m/min |
5 |
|
Z快移速度 |
m/min |
8 |
|
主轴驱动形式 |
伺服 | |
|
C轴功能 |
360°任意分度 | |
|
主轴转速范围 |
r/min |
0-3000 正、反转 |
|
主轴电机功率 |
kw |
3 |
|
刀架形式 |
排刀架/ 电动刀架 可选 | |
|
铣削动力头功率 |
W |
标配200， ＞200（特订） |
|
铣削头高转速 |
rpm |
10000 |
|
夹头类型 |
ER08 （可选） | |
|
铣头大夹持直径 |
mm |
标配φ5， ＞φ5（特订） |
|
铣削动力头数量 |
可选 | |
|
Y轴 |
可选 | |
|
机床外形尺寸（(L×W×H)） |
mm |
1600×1000×1550 |
|
机床重量 |
kg |
1000 |
二、主要特点
1、具有车削、铣削、钻孔、攻丝等功能；
2、主轴电机：伺服调速，C轴功能，正反转无级变速；
3、主轴同步带传动，抱刹功能；
4、配铣削动力头，数量可选；
5、可选配Y轴，实现三轴联动；
6、气动夹头；
7、X/Z轴线轨，不锈钢护罩全防护；
8、Z轴丝杠中置结构；
9、全自动机油润滑；
10、机床钣金全新防护。
三、主要用途
本机床可广泛用于五金零件的精加工，可实现外圆、内孔、侧孔、端面、侧平面、圆槽、直槽、螺旋槽、锥面、球面等和各种公英制内外螺纹的自动加工。
四、标准配置
★数控系统：北京KND
★气动夹头
★2个排刀架
★1个铣削动力头
五、选择配置
★数控系统：广数GSK、台湾新代、德国西门子、日本发那科
★Y轴功能
★三轴联动
★多个铣削动力头
★手动、动力卡盘
★手动、动力尾座
★电动刀架
★送料机
★接件器
